开关电源的冷热地有何区别？如何识别？

在开关电源的设计和维修过程中，一个经常被提及的概念就是“冷地”与“热地”。这两者的区别对于电源的正常工作至关重要，错误的理解和处理可能会导致设备损坏甚至安全事故。本文将为您详细解释开关电源中“冷地”与“热地”的区别，并提供一些实用的方法来帮助您识别它们。

开关电源中“冷地”与“热地”区别

我们需要明确“冷地”和“热地”在开关电源中的基本定义：

冷地指的是开关电源中不随开关动作而产生电压变化的那部分电路的接地点。

热地则指的是随开关动作会产生电压变化的那部分电路的接地点，通常与高频开关器件如MOSFET或IGBT的源极（或发射极）相连接。

简而言之，“冷地”是相对静止的，而“热地”是动态变化的。在开关电源设计中，严格区分“冷地”和“热地”是为了减少干扰，保证电路稳定，以及避免造成接地环路的形成，从而引发潜在的电磁兼容问题。

如何识别“冷地”与“热地”

在实际操作中，通过以下步骤可以帮助您准确识别“冷地”和“热地”：

1.查阅电路原理图

通常情况下，开关电源的原理图上会标注出“冷地”和“热地”的连接点。如果原理图明确，那么可以直接根据图中的标识来区分。对于工程师和维修人员来说，阅读并理解原理图是识别这两个概念的基础。

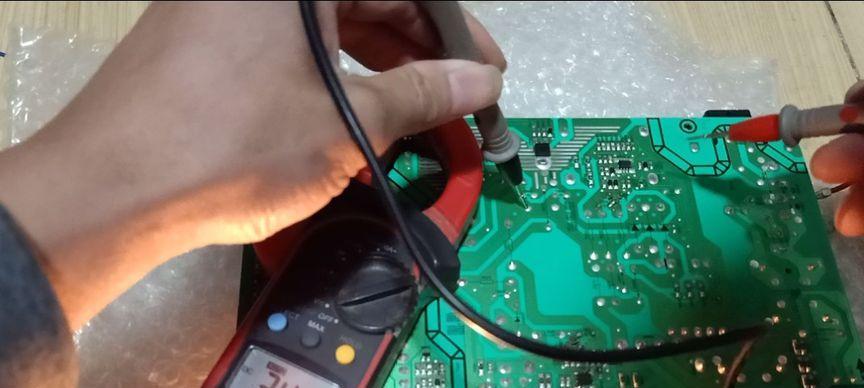

2.检测电路板上的连接

当原理图不明确或缺失时，您可以通过实际测量电路板上的连接点来进行识别。一般来说，交流输入部分的地线往往连接到“热地”，而输出部分的直流地则连接到“冷地”。需要特别注意的是，有些电源板可能将“热地”和“冷地”在某一位置连接起来，因此需要综合考察整个电路板的设计。

3.使用示波器测量电压变化

为了更精确地确认“热地”，您可以用示波器测量不同接地点相对于“冷地”的电压变化。在开关器件导通的瞬间，如果某点的电压有明显变化，这通常就是“热地”。而“冷地”则相对稳定，不会有明显的波动。

4.观察电源的散热部分

散热部分是评估“热地”位置的另一种方法。由于“热地”通常与高频开关器件相连，因此器件的散热部分（如散热片）很可能是“热地”的连接点。

实用技巧与注意事项

在处理开关电源电路时，确保已经切断电源，避免电击的风险。

理解并遵守电源模块或设备制造商提供的接地指南，切勿随意更改接地连接。

在实际维修或测试过程中，避免使用跨接线等可能引起接地错误的工具。

注意保持工作环境的干燥和清洁，减少静电对精密电子设备的影响。

结论

通过以上步骤和技巧，您应该可以更加清晰地理解开关电源中“冷地”与“热地”的区别，并能够正确地识别它们。这对于确保电源电路的稳定性和安全性至关重要。在进行相关的维修或设计工作时，请始终遵循最佳实践，确保安全第一。综合以上所述，希望本文的内容能够帮助您在开关电源的实际应用中更加得心应手。
